一、產品概述

本系列扇形眼鏡閥又稱盲板閥、翻板閥、扇形閥，系GB6222《工業企業煤氣安全規程》要求的可靠切斷氣體介質的設備。廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中，尤其適用于有害、有毒、易燃?xì)怏w的絕對切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路。

該系列扇形眼鏡閥與其他在管路中做切斷的閥門設備相比，具有結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能可靠的特點。

二、工作原理

F43X手動扇形眼鏡閥由左閥體、右閥體、中閥體、連接螺桿（三根）組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥具有結構簡單，重量輕，性能可靠，操作方便等特點。本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。

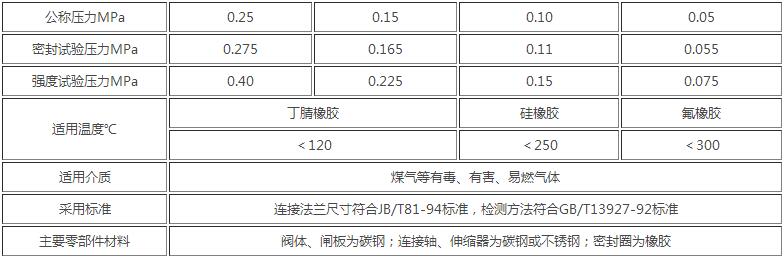

三、性能參數

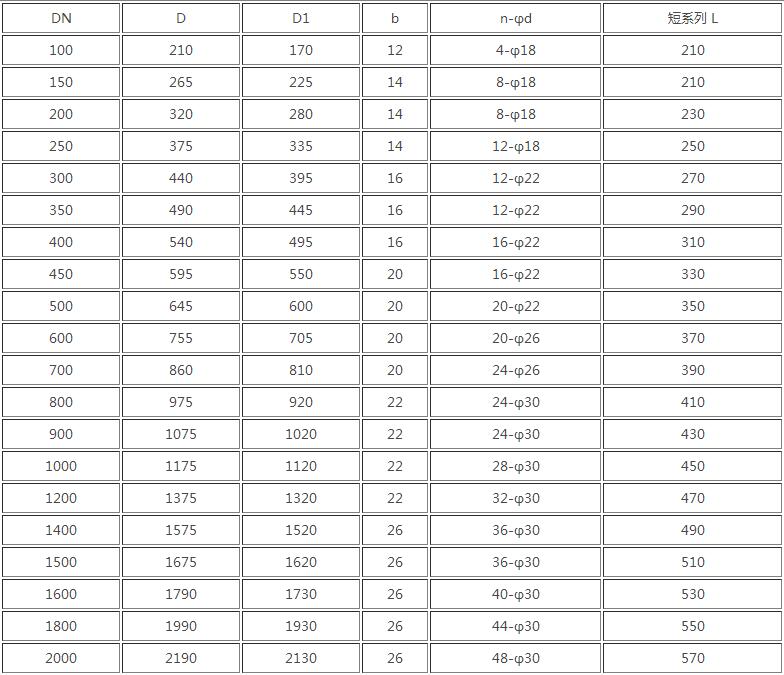

四、連接尺寸

五、安裝注意事項

手動扇形眼鏡閥在開啟時左、右閥體應有16-20mm的軸向位移。因此，管路在閥門啟閉過程中也應具有滿足上述位移的彈性變形或位移，建議按下述形式安裝。扇形眼鏡閥在能夠保證管道外力不作用在閥門上的情況下，對安裝位置不做規定。
